صنعت پایپینگ (لوله‌کشی صنعتی) به عنوان یکی از بخش‌های زیربنایی و حیاتی در صنایع نفت و گاز، پتروشیمی، نیروگاهی و فرآوری محسوب می‌شود. در این میان، اتصالات پایپینگ (Pipe Fittings) نقشی کلیدی در ایجاد یکپارچگی، ایمنی و کارایی خطوط انتقال سیالات ایفا می‌کنند. اتصالات قطعاتی هستند که برای اتصال دادن لوله‌ها، تغییر جهت جریان، انشعاب‌گیری، تغییر سایز و مسدود کردن مسیر سیال به کار می‌روند.

انتخاب نوع اتصال تنها بر اساس هزینه اولیه یک اشتباه مهندسی است؛ بلکه اتصالات باید بر اساس معیارهای فنی دقیق مانند مقاومت در برابر فشار و دما، تحمل تنش‌های مکانیکی و سازگاری شیمیایی با سیال، انتخاب و اجرا شوند. استحکام، دوام و مقاومت بالا در برابر خوردگی، اتصالات فولادی (شامل استیل ضدزنگ و آلیاژی) را به یک جزء کلیدی در شرایط عملیاتی سخت تبدیل کرده است.

دسته‌بندی انواع اتصالات پایپینگ

اتصالات صنعتی از نظر شیوه اتصال به دو دسته اصلی تقسیم می‌شوند: اتصالات دائمی (جوشی) و اتصالات قابل باز شدن (غیرجوشی).

۱. اتصالات دائمی (جوشی)

این اتصالات یک پیوند متالورژیکی بین اجزا ایجاد می‌کنند که جداسازی آن‌ها بدون تخریب امکان‌پذیر نیست و برای کاربردهای حیاتی که حتی کوچک‌ترین نشتی قابل قبول نیست، ایده‌آل هستند.

• اتصالات جوش لب‌به‌لب (Butt Weld Fittings):

  با جوشکاری نفوذی کامل به لوله‌ها متصل می‌شوند و اتصالی بدون درز ایجاد می‌کنند. این روش برای لوله‌های با قطر بزرگ و شرایط فشار و دمای بالا (تحت استاندارد ASME B16.9) مناسب است.

• اتصالات جوش ساکت (Socket Weld Fittings):

  لوله در سوکت آن‌ها قرار می‌گیرد و با جوش فیلت آب‌بندی می‌شود. معمولاً برای لوله‌های قطر پایین (زیر ۲ اینچ) و فشار بالا استفاده می‌شوند و طبق استاندارد ASME B16.11 تولید می‌گردند.

۲. اتصالات قابل باز شدن (غیرجوشی)

این اتصالات امکان جداسازی سریع و آسان را برای بازرسی، تعمیر یا تعویض تجهیزات فراهم می‌کنند.

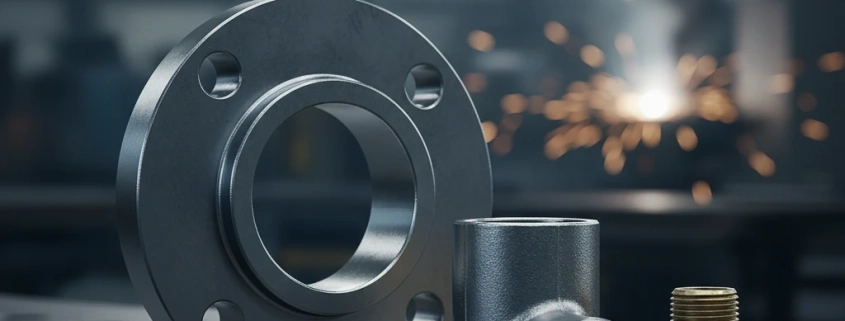

• اتصالات فلنجی (Flanged Fittings):

  از طریق پیچ، مهره و واشر (گسکت) متصل می‌شوند. برای خطوط با فشار و دمای بالا و همچنین برای اتصال به تجهیزات صنعتی که نیاز به دمونتاژ مکرر دارند، مناسب هستند (ASME B16.5).

• اتصالات رزوه‌ای (Threaded Fittings):

  با رزوه نر و ماده (مانند استاندارد NPT) متصل می‌شوند و نصب سریع و آسانی دارند. برای خطوط کوچک‌تر، سرویس‌های غیرخطرناک و فشار و دمای پایین توصیه می‌شوند.

• اتصالات مکانیکی دو-فروله (Ferrule/Compression Fittings):

  معمولاً برای لوله‌های کوچک در سیستم‌های ابزار دقیق و خطوط نمونه‌گیری استفاده می‌شوند و مقاومت بسیار بالایی در برابر لرزش و خستگی دارند.

مقایسه انواع اتصالات بر اساس عملکرد

استانداردهای ابعادی و کدهای طراحی (ASME)

رعایت استانداردهای معتبر مانند ASME/ANSI برای تعیین مشخصات فنی و ابعاد اتصالات در صنایع مختلف ضروری است. استانداردهای ASME سری B16 ستون فقرات طراحی اتصالات را تشکیل می‌دهند.

کدهای طراحی خطوط لوله (ASME B31)

• ASME B31.3: کد اصلی برای طراحی خطوط لوله در صنایع نفت، گاز، پتروشیمی و فرآیندی (Process Piping).
• ASME B31.1: برای طراحی خطوط لوله نیروگاه‌های حرارتی و سیکل ترکیبی (Power Piping).

استانداردهای ابعادی اتصالات (ASME B16)

• ASME B16.5: استاندارد ابعاد، مواد و الزامات فشار-دما برای فلنج‌های کوچک تا متوسط (½ تا ۲۴ اینچ).
• ASME B16.47: استاندارد فلنج‌های قطر بزرگ (از NPS ۲۶ تا NPS ۶۰).
• ASME B16.9: استاندارد ابعادی برای اتصالات جوشی لب‌به‌لب (زانویی، سه‌راهی و تبدیل).
• ASME B16.11: استاندارد ابعادی برای اتصالات آهنگری‌شده (Forged) به صورت جوش ساکت یا رزوه‌ای.

انتخاب مواد: مقاومت در برابر دما و خوردگی

انتخاب جنس مواد اتصالات (Material Selection) بر اساس دمای طراحی، فشار سیستم، نوع سیال و میزان خورندگی آن حیاتی است.

• فولاد کربنی (Carbon Steel - C.S): جنس پایه در لوله‌کشی صنعتی برای سیستم‌های با فشار و دمای متوسط (مانند گرید A106-B).
• فولاد آلیاژی (Alloy Steel - A.S): برای سیستم‌هایی با دمای بیش از ۴۰۰ درجه سانتیگراد، مانند هدرهای اصلی بخار (مثلاً گرید A335-P22).
• فولاد ضدزنگ (Stainless Steel - S.S): به دلیل مقاومت بالا در برابر خوردگی، برای سیستم‌های حاوی مواد خورنده (مثلاً گرید A312-TP316).

الزامات محیط‌های ترش (Sour Service)

در محیط‌های حاوی سولفید هیدروژن ($$\text{H}_2\text{S}$$)، مواد باید مطابق با استاندارد NACE MR0175/ISO 15156 انتخاب شوند تا از پدیده ترک تنشی سولفیدی (SSC) جلوگیری شود. این استاندارد الزامات سخت‌گیری (مانند حداکثر سختی راکول) و ترکیب شیمیایی مواد را تعیین می‌کند.

مدارک و ملاحظات مهندسی پیشرفته

۱. مشخصات مواد پایپینگ (PMS)

مدرک PMS (Piping Material Specification)، پایه و اساس شروع طراحی خطوط لوله است. این مدرک سیستم‌های مختلف را بر اساس شرایط کاری دسته بندی کرده و جنس مناسب لوله‌ها، اتصالات، ضخامت جدار (Schedule) و روش اتصال آن‌ها را برای هر کلاس لوله‌کشی تعیین می‌کند.

۲. تحلیل تنش (Stress Analysis)

آنالیز تنش در خطوط لوله، فرآیندی است که رفتار سیستم لوله‌کشی را در برابر نیروها و تنش‌های مختلف وارده (با استفاده از نرم‌افزارهایی نظیر CAESAR II) تعیین می‌کند تا مقاومت لوله‌ها و نازل تجهیزات تضمین شود. عوامل اصلی ایجاد تنش عبارتند از:

• وزن مرده (Dead Weight): ناشی از وزن لوله، سیال و اتصالات.
• انبساط حرارتی (Thermal Expansion): ناشی از افزایش طول لوله‌ها در دمای کارکرد.
• نیروهای دینامیکی (Dynamic Loads): ناشی از زلزله، باد، ضربه قوچ یا باز شدن شیرهای اطمینان.

طبق کد ASME B31.1، حداکثر تغییر مکان عمودی لوله‌ها نباید از ۲.۵ میلی‌متر بیشتر شود و این عدد، ملاک اصلی در انتخاب فواصل ساپورت‌ها است.

۳. ساپورت‌گذاری و پایپ رک (Pipe Rack)

ساپورت‌گذاری لوله‌ها با هدف نگهداری لوله‌ها و خنثی نمودن اثر نیروها و گشتاورهای وارده انجام می‌شود. پایپ رک (Pipe Rack)، سازه‌ای فلزی یا بتنی است که جهت نگهداری و حمل لوله‌ها، سینی‌های کابل برق و ابزار دقیق در فواصل میان تجهیزات طراحی و احداث می‌گردد. طراحی پایپ رک نیازمند محاسبه دقیق بارهای وارده (گسترده، نقطه‌ای و افقی) و اعلام این محاسبات به بخش طراحی سازه است.
